الأجزاء الرئيسية في الطائرة وكيف تطير؟
في البداية هناك أربع قوى رئيسية مهمة لطيران
أي طائرة وهذه القوى هي: قوة الدفع, قوة السحب, قوة الجاذبية, قوة الرفع.
- الدفع هو القوة التي تحرك الطائرة للأمام, يتم إنشاؤه باستخدام المراوح أو المحرك النفاث, حيث يتم سحب الهواء ثم يتم دفعه في اتجاه معاكس من خلال المحرك.
- السحب هو القوة التي تعمل عكس اتجاه الحركة, تميل إلى إبطاء الطائرة و السحب ناتج عن الاحتكاك والاختلافات في ضغط الهواء, مثال على ذلك هو وضع يدك من نافذة السيارة المتحركة والشعور بأنها تتراجع.
- الوزن هو القوة الناتجة عن الجاذبية الأرضية (قوانين نيوتن للجاذبية) .
- الرفع هو القوة التي تحمل الطائرة في الهواء وتسببها الأجنحة.
وعندما تتسوى هذه القوى الأربعة فإن الطائرة تطير
بشكل مستوي وثابت.
الأجنحة ((Wings
المثبت الرأسي (vertical stabilizer) يتكون
من :
المثبت الأفقي (horizontal stabilizer) ويتكون من :
المحركات (Engines)
بعد معرفتنا
بشكل مبسط القوى المؤثرة على الطائرة, لنتعرف على الأجزاء الأساسية للطائرة والتي تشمل
جسم الطائرة (البدن)، الأجنحة، مجموعة الالكترونيات والأجزاء الكهربائية, المحركات،
ومعدات الهبوط. هناك أيضًا أجزاء فرعية من تلك الأجزاء الرئيسية التي تعتبر ضرورية
لتمكين الطائرة من الطيران بالإضافة إلى الأنظمة المختلفة التي تجعل الطائرة تعمل
بأمان وتساهم في راحة الركاب.
الأجزاء الأساسية للطائرة
جسم الطائرة (Fuselage)
جسم الطائرة هو الجزء الرئيسي في الطائرة وهو
الهيكل الأساسي لها، باختصار هو عبارة عن أنبوب كبير مجوف يتناقص في الجزء الخلفي
للبدن، وهو العنصر الذي يتم فيه تركيب مقاعد الركاب و حجرات تخزين الأمتعة و يرتبط
بهذا الهكيل الأجنحة ويشمل جسم الطائرة أيضًا على قمرة القيادة، حيث يتحكم الطيار
ومساعد الطيار في الطائرة.
الأجنحة ((Wings
الأجنحة هي مصدر قوة الرفع للطائرة, وتوجد
على جانبي هيكل الطائرة، إما بالقرب من الجزء العلوي على متن طائرات عالية
الجناحين أو في الجزء السفلي على متن طائرات منخفضة الجناحين و تُسمى واجهة الجناح
بالحافة الأمامية (Leading
Edge)، ويطلق على الجزء الخلفي للجناح الحافة الخلفية(Trailing Edge), يتم تثبيت الأجنحة
معًا ودعمها بواسطة قطع وأضلاع معدنية، ويتم تغطيتها بقطع من الفابرك المقوى أو الألمنيوم أو المواد المركبة.
الحواف الخلفية للجناح
يمكنك العثور على الجنيحات (Ailerons) وهي مستطيلة الشكل
ومسؤوله عن اضافة قوة رفع على أحد الأجنحة أكثر من الجناح الآخر لتساعد على توجيه الطائرة أفقيا اما لجهة اليمين أو جهة اليسار.
ويوجد أيضا ًاللوحات المخصصة للطيران
والإقلاع والهبوط وتسمى (Flaps ) والتي يتغير
زاوية ارتباطها في الجناح اعتمادا ً على المراحل المختلفة من الرحلة حيث يمكن أن
يتم تمديدها أو تقليص مساحتها لزيادة أو إنقاص سطح الجناح مما ينتج عنه التحكم في
قوة الرفع والـ Flaps مهمة في مرحلة الإقلاع
والهبوط .

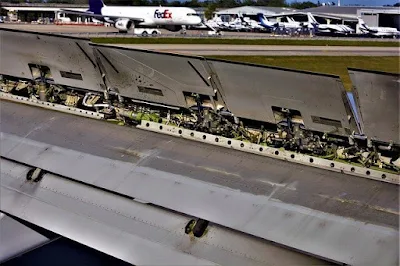

على الأسطح العليا للأجنحة يوجد لوحات صغيرة
مفصلية تسمى (Spoiler) ولها عدة استخدامات
منها أنها تساعد في عملية كبح الطائرة لإبطائها أو جعلها تنحدر وهي مهمة في قوة السحب
التي تؤثر على الطائرة، وإذا تم نشر الـ Spoiler على جناح واحد فقط، فإنها تجعل الطائرة تقوم
بالالتفاف أما بإتجاه عقارب الساعة أوعكس
عقارب الساعة.
تحتوي العديد من الطائرات على أجنحة رأسية صغيرة تسمى Winglets وهي مهمة في
تقليل قوة السحب التي تؤثرعلى الطائرة وتمكّن الأجنحة من إنتاج قوة الرفع بشكل
أكثر كفاءة.
مجموعة الذيل
تتكون مجموعة الذيل (Tail Section) ، من المثبت الرأسي ( StabilizerVertical ) والمثبت الأفقي (Horizontal Stabilier).
المثبت الرأسي (vertical stabilizer) يتكون
من :
الدفة (Rudder ) وهي عبارة عن قطعة
متحركة في المثبت الرأسي (Vertical Stabilizer)
تتيح للطائرة الدوران يسارًا أو يمينًا حول المحور العمودي للطائرة عند
تنشيطها ويتم توصيل الدفة إلى دواسات القدم في قمرة القيادة للطائرة.
المثبت الأفقي (horizontal stabilizer) ويتكون من :
يقع المصعد (Elevator) في الجزء الخلفي من
المثبت الأفقي (Horizontal Stabilizer), يتحرك لأعلى أو
لأسفل لجعل أنف الطائرة يتحرك لأعلى أو لأسفل.

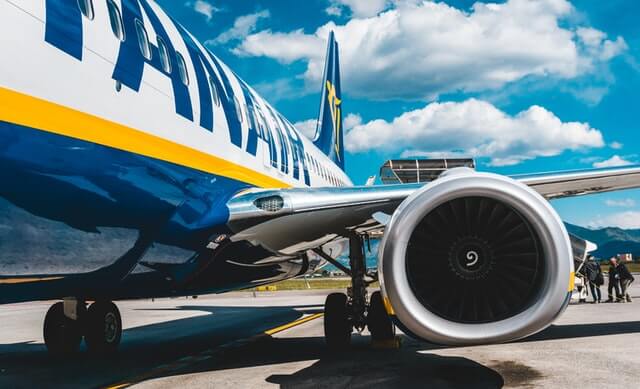

المحركات (Engines)
المحرك أو المحركات، يمكن أن يكون موجودا على
الجزء الأمامي من جسم الطائرة أو في اتجاه الجزء الخلفي من الطائرة, في الطائرات
متعددة المحركات، توجد المحركات عادةً تحت الأجنحة على كل جانب وهي مهمة في قوة
الدفع لدفع الطائرة للأمام وإما أن تكون المحركات على شكل مراوح أو على شكل
توربينات نفاثة, عادةً ما يتم تغطية المحرك عن طريق قلنسوة تساعد على تبسيط تدفق الهواء
حول المحرك والحفاظ عليه باردًا.
معدات الهبوط (Landing Gear)
تتكون معدات الهبوط في معظم الطائرات من
العجلات والقوائم والفرامل, على الرغم من ان بعض الطائرات لديها زلاجات أو عوامات
من أجل الهبوط على الثلج أو الماء, تحتوي معظم الطائرات على عجلات رئيسية وتوجد في
الجزء الخلفي في الطائرة أو تحت الأجنحة وعجلات أمامية في المقدمة, وتوجد فرامل
القرص في العجلات الرئيسية ويتم التحكم فيها عادةً بأرجل الطيار.
أنظمة أخرى
- النظام الهيدروليكي يستخدم الطيار النظام الهيدروليكي للتحكم في معظم أجزاء الطائرة التي تم ذكرها مثل الجنيحات( Ailerons)،اللوحات ( Flaps )، الدفة ( Rudder)، والمصعد ( Elevator )، يمكن استخدام النظام الهيدروليكي للكبح وعمليات أخرى.
- أنظمة الضغط والأكسجين وتستخدم في الطائرات الكبيرة التي تطير على ارتفاعات عالية للحفاظ على ضغط المقصورة وتوفير كمية كافية من الأكسجين للجميع على متن الطائرة.
- نظام الوقود حيث يقوم بتخزين الوقود النظيف في الخزانات ونقله إلى المكربن.
- أنظمة مكافحة الجليد والتذويب تمنع الجليد من تكوين وإزالة الجليد، على التوالي.
- نظام التدفئة وتكييف الهواء يبقي الطائرة دافئة أو باردة بما يكفي لراحة الركاب.
